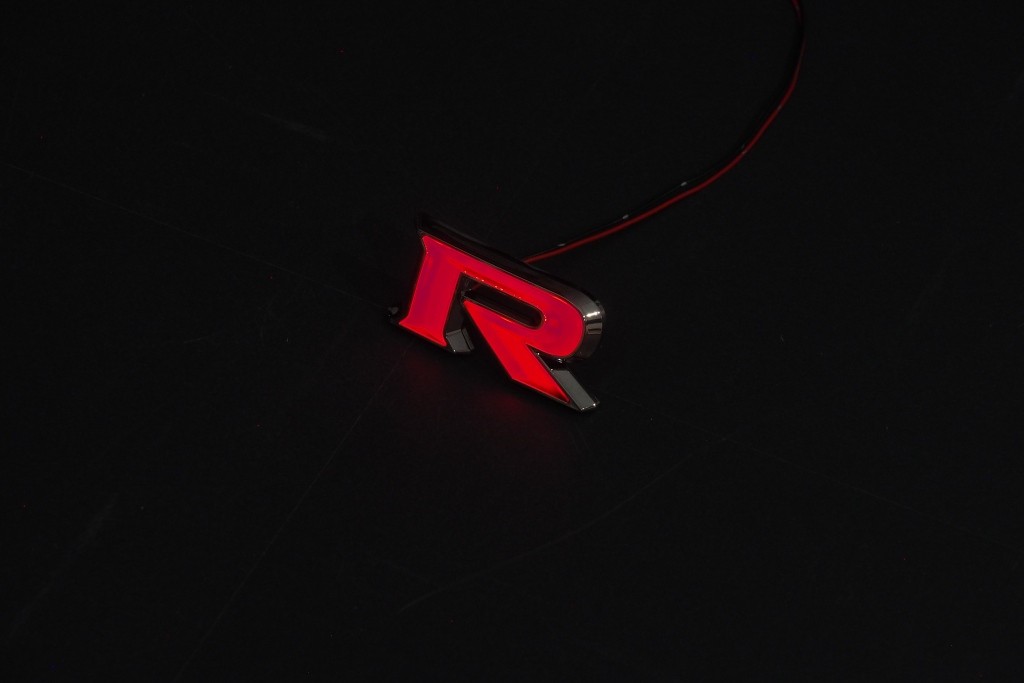

LEDトランスエンブレムR forR35GTR

“R”の伝説は終わらない
The legend of “R” continues

だって”R”だぜ？

モータースポーツに於ける最強の称号”R”
圧倒的な速さとレーステクノロジー。
ならば”R”に相応しい、誰もが注目せざるを得ない光を。
「だって”R”だぜ？」

光っていても光っていなくても”R”であるために

設計、開発、製造、全てMade in JAPAN

～形状確認～　Shape confirmation

今まで経験したことの無い厳しい条件

73.92mm×34.37mm×t7.04※1
これが”R”エンブレムの外形寸法。

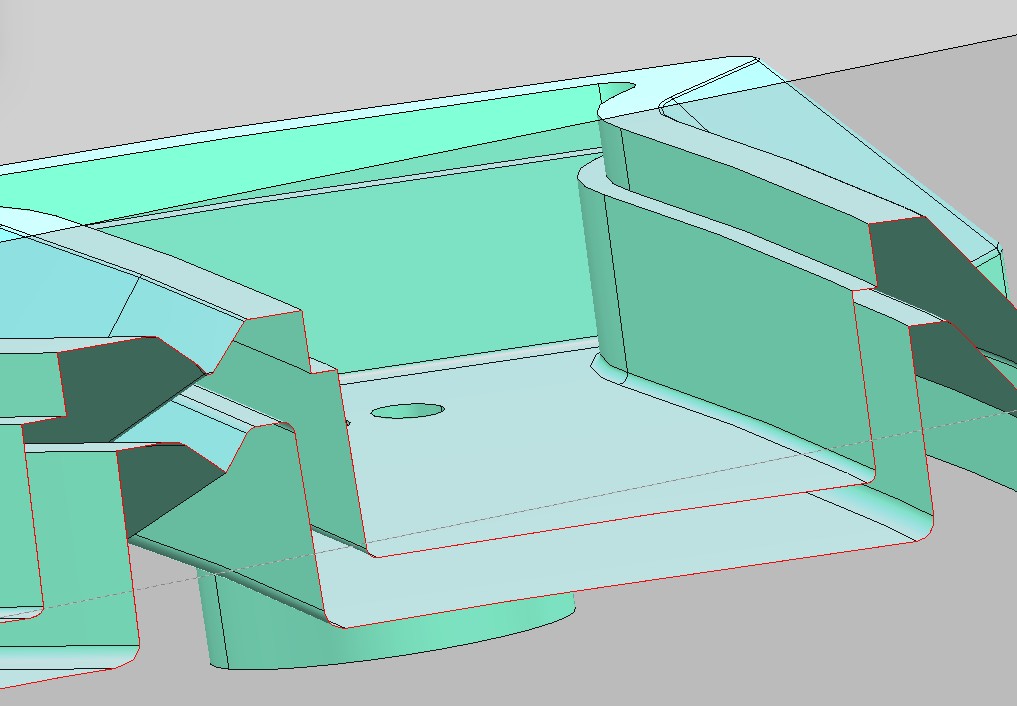

レンズを外し、ハウジングの内部形状を確認し最深部を測定
「3.01mm」
レンズは加味せず、である。

※1　弊社で測定した寸法であり設計値ではありません。

～着想～　idea

物理的に不可能か可能か？

部品を設計するとき、公差を含めた足し算で数値化する。
固定用の両面テープから逆算して積算する。
検討結果として発光体として許される許容はわずか1.5mm。

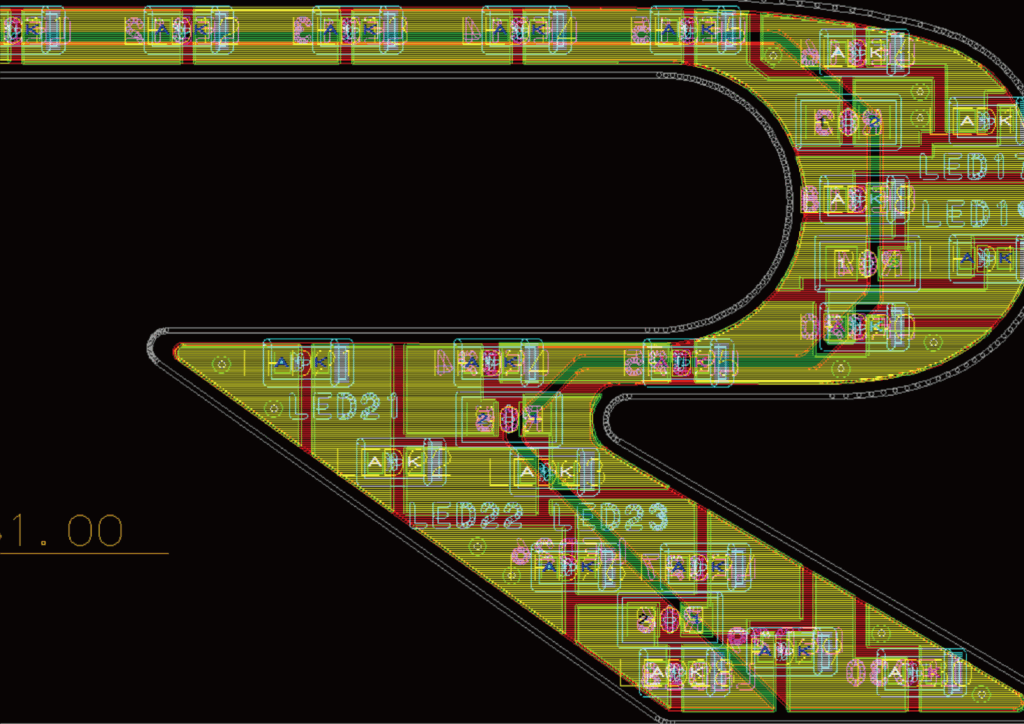

この中にLEDを含む半導体、PCBを収めなければならない。
無論、外装で使用する為、防水も最大に強化しなければならない。

～理想的な発光への壁～　challenge

発光のこだわり

このプロジェクトで最も高い壁、それは許容の厚み。
使用するLEDは1.6×0.8×t0.6mmという極小サイズ。
ただ極小サイズのLEDを並べたとて、発光時の粒状感を
消すことは出来ない。
LEDの配列、そして重要な樹脂材料を１から見直す。
だが、光の入光と出光の距離はコンマ数ミリしかない。
幾度となく試作を行い、また、何種類もの樹脂材料で
試作を行い検証する。

～覚醒する光～　Innovative

光の反射、導光、照射を1mm以内で実現させる

理想的な光り方のイメージは出来ている。
光源から出た光は指向角度の向きに発光する。
光の直上に光拡散素材を置くだけでは粒状感が出てしまう。
ならば光の指向角度とは真逆に光らせLEDの光を膨張
させれば良い。
このアイディアから光を反射させ、導光させ、配列された

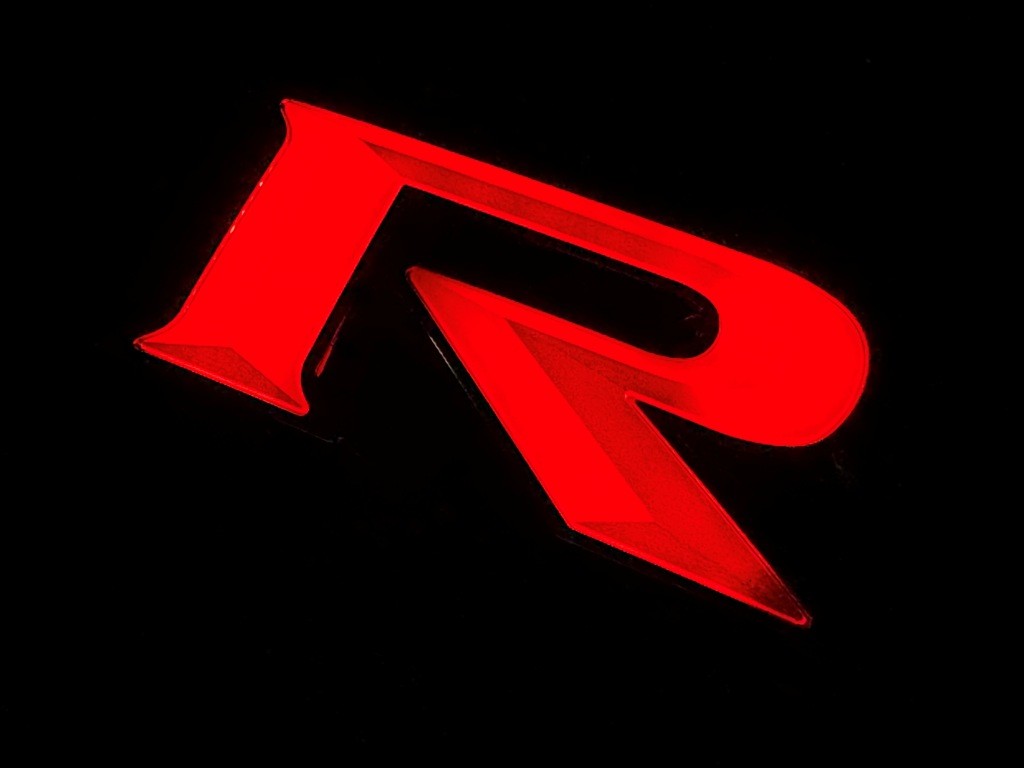

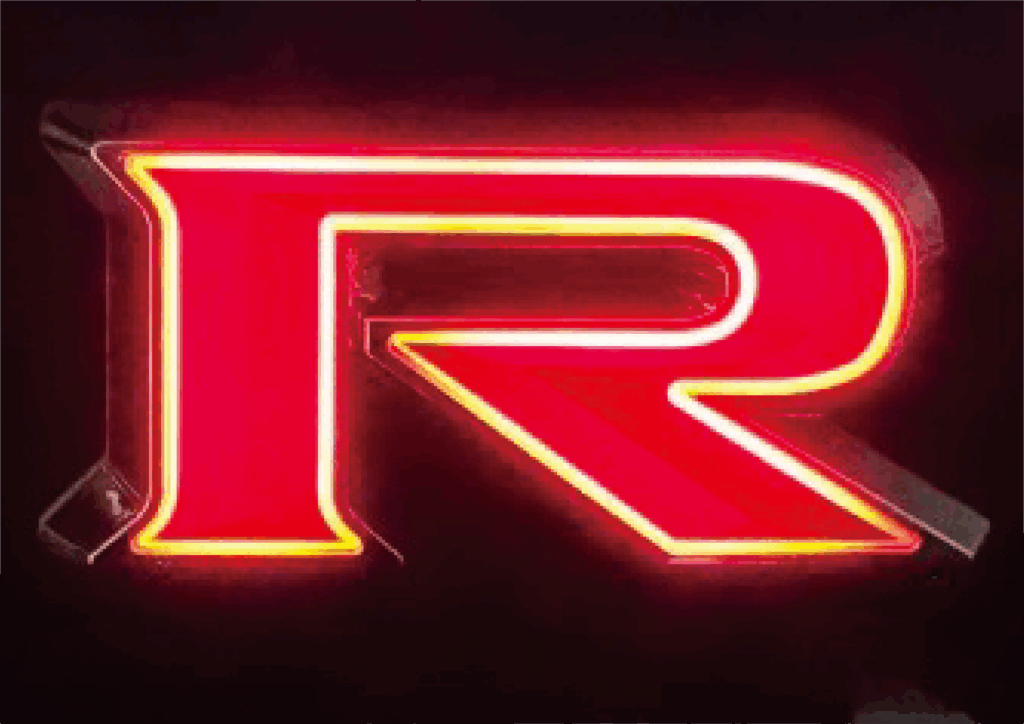

十数個のLEDの光が数十倍に増幅し鮮烈な面発光を実現。

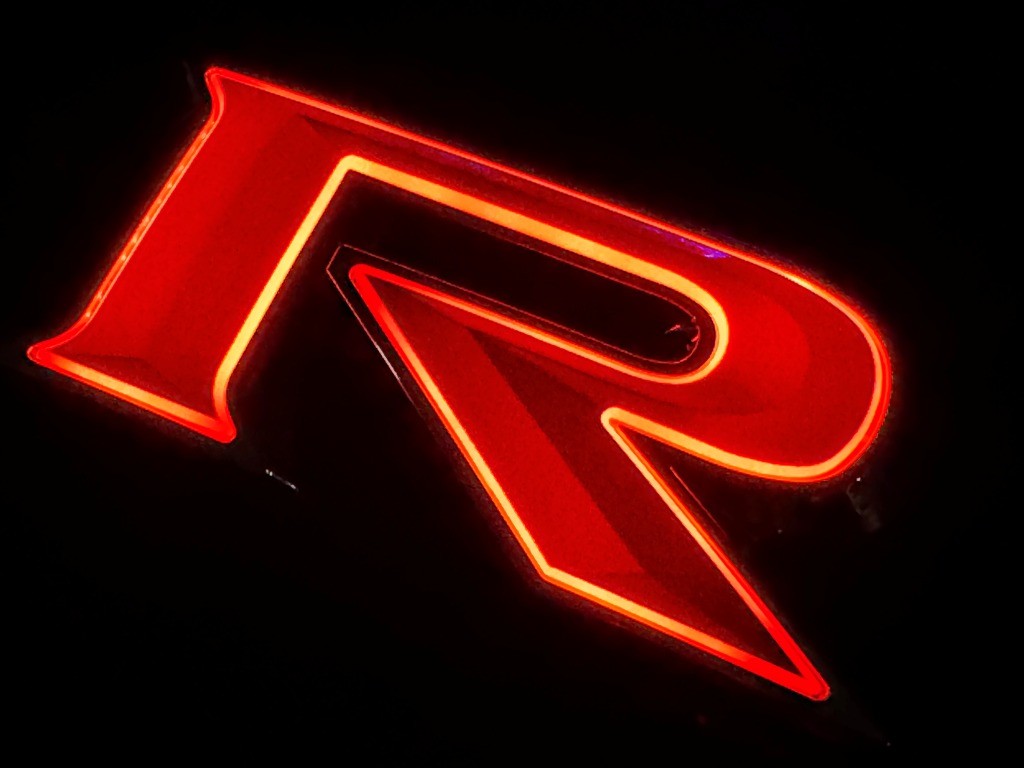

～革新的な見た目と光の演出～　Breakthrough illumination

”光る”とは思えない見た目の追求

最後の仕上げに必要な要素
光るものと認識させない自然さ。
陰影と立体感を両立させた加飾を施す。

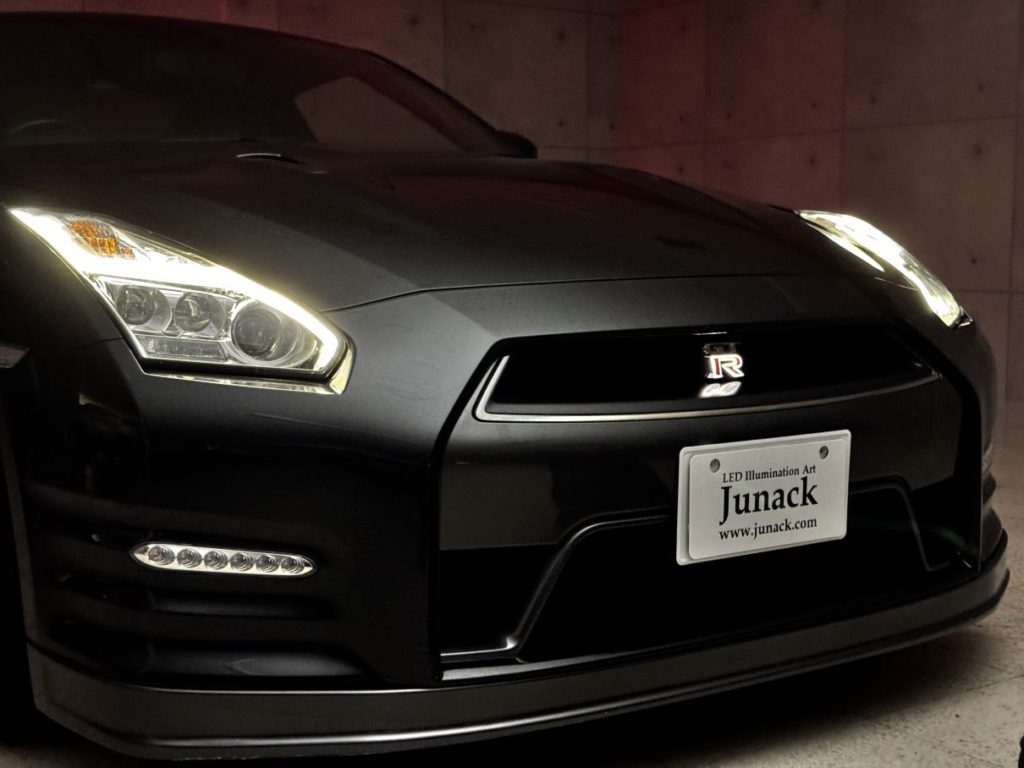

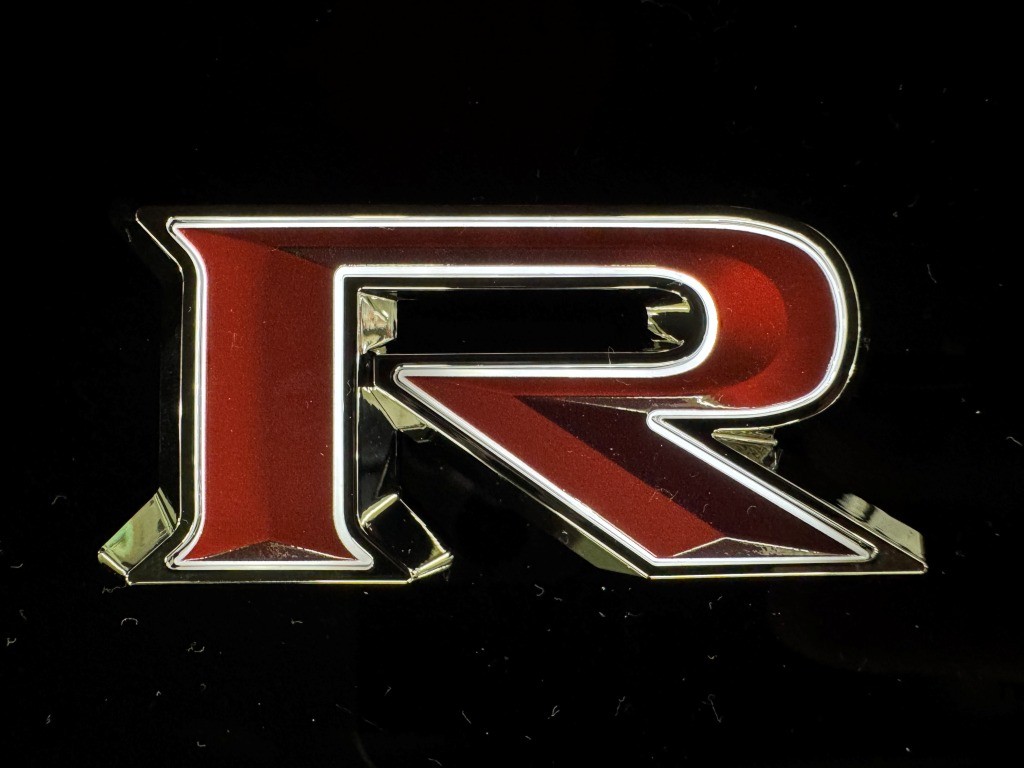

昼間も夜間もやはり”R”
これこそがJunackのイルミネーションアート。

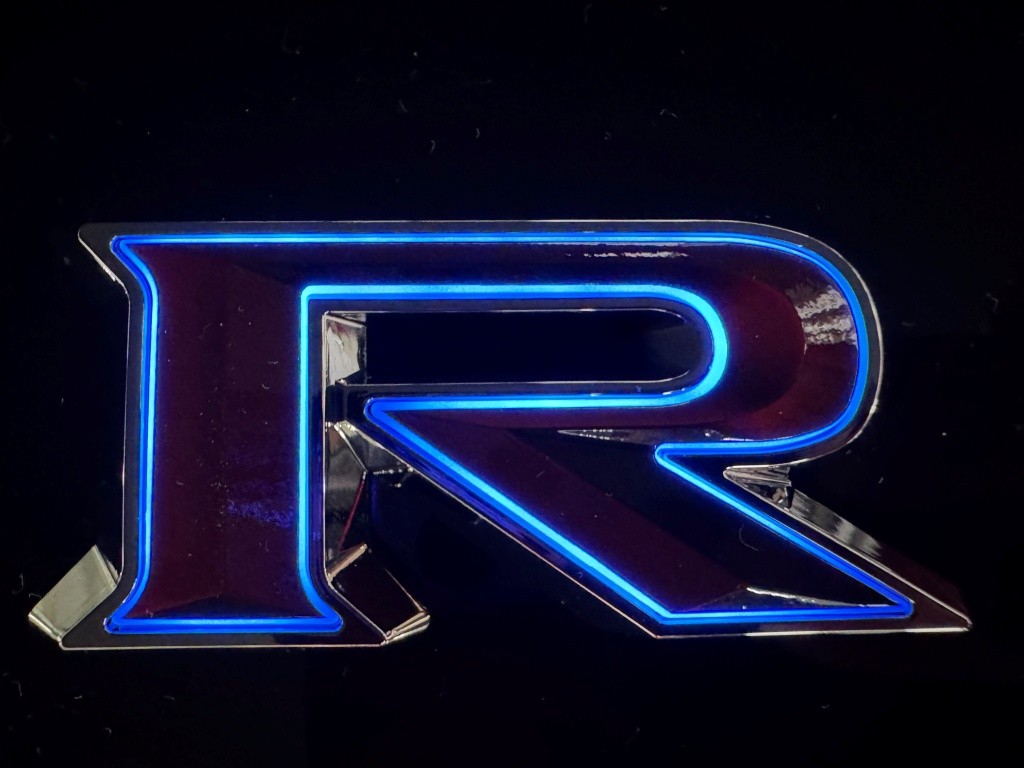

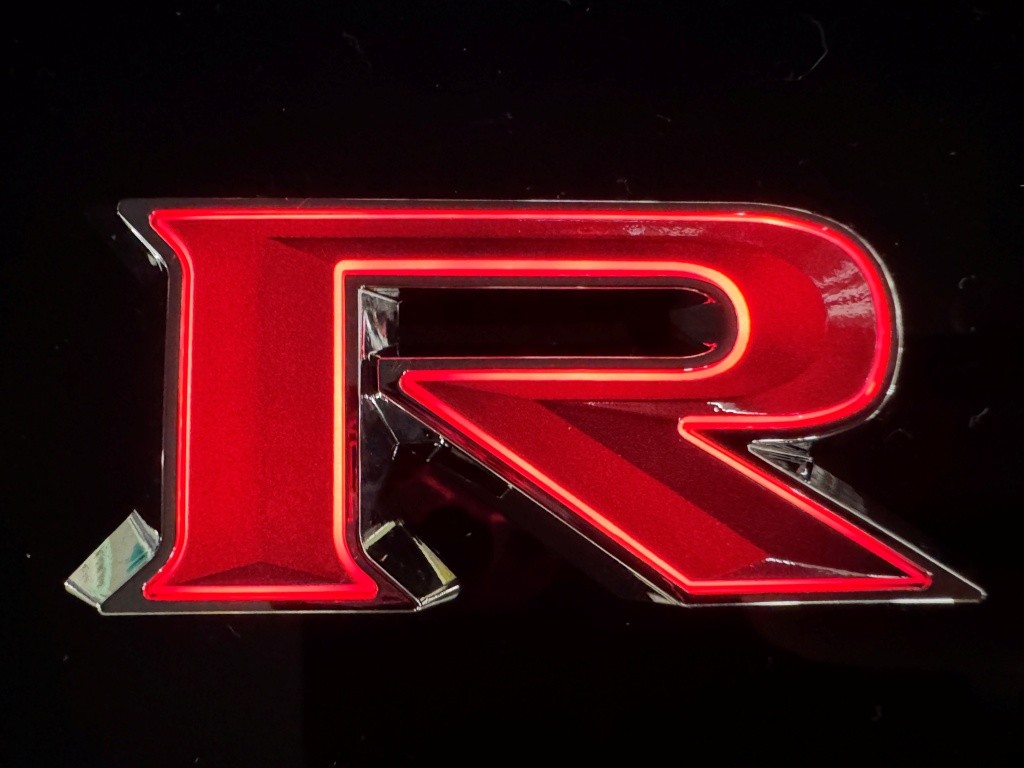

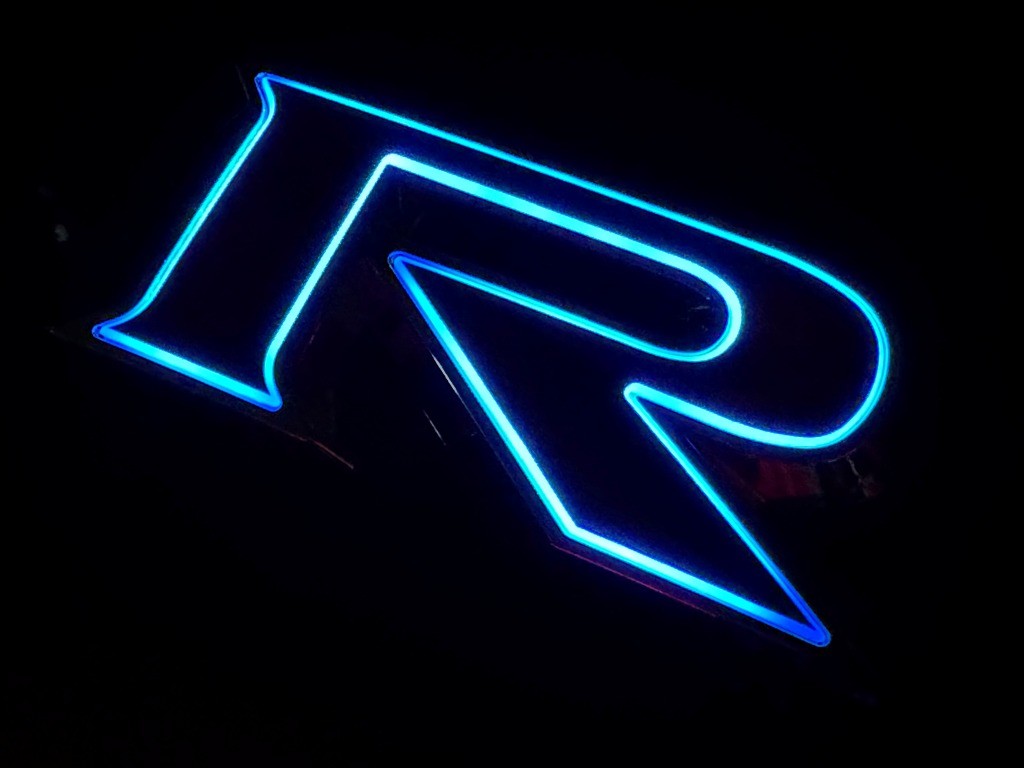

自分スタイルに決まるカラーバリエーション

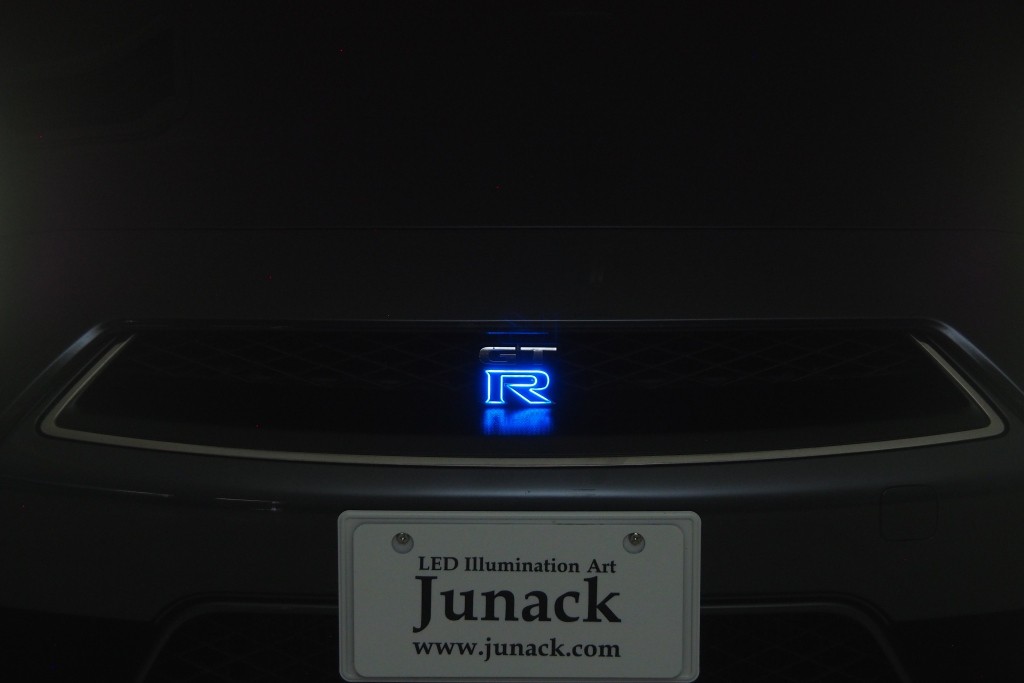

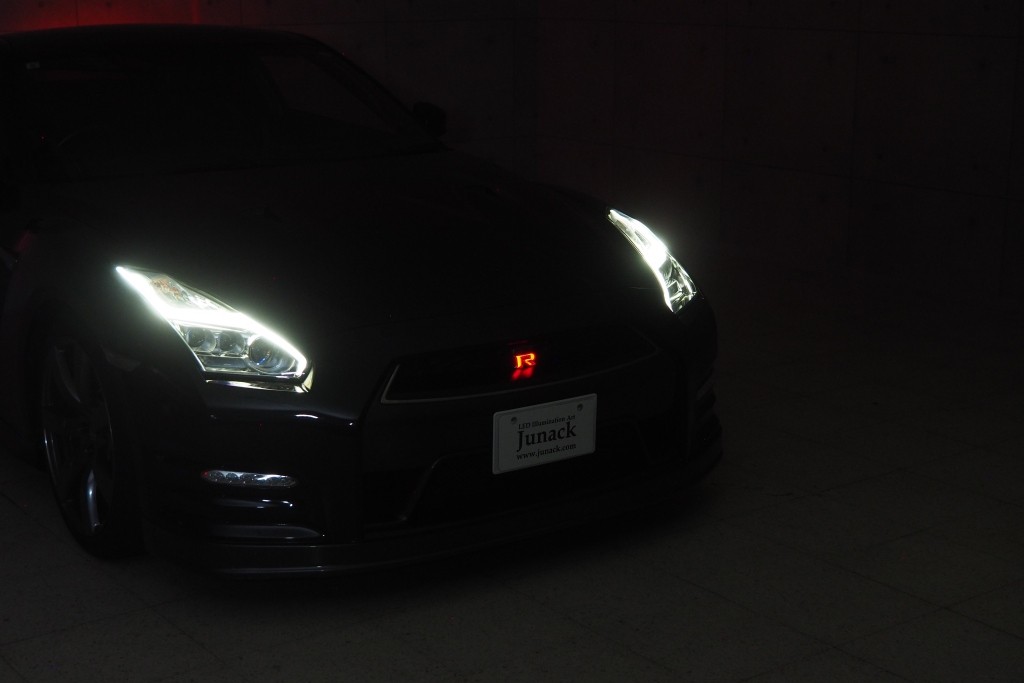

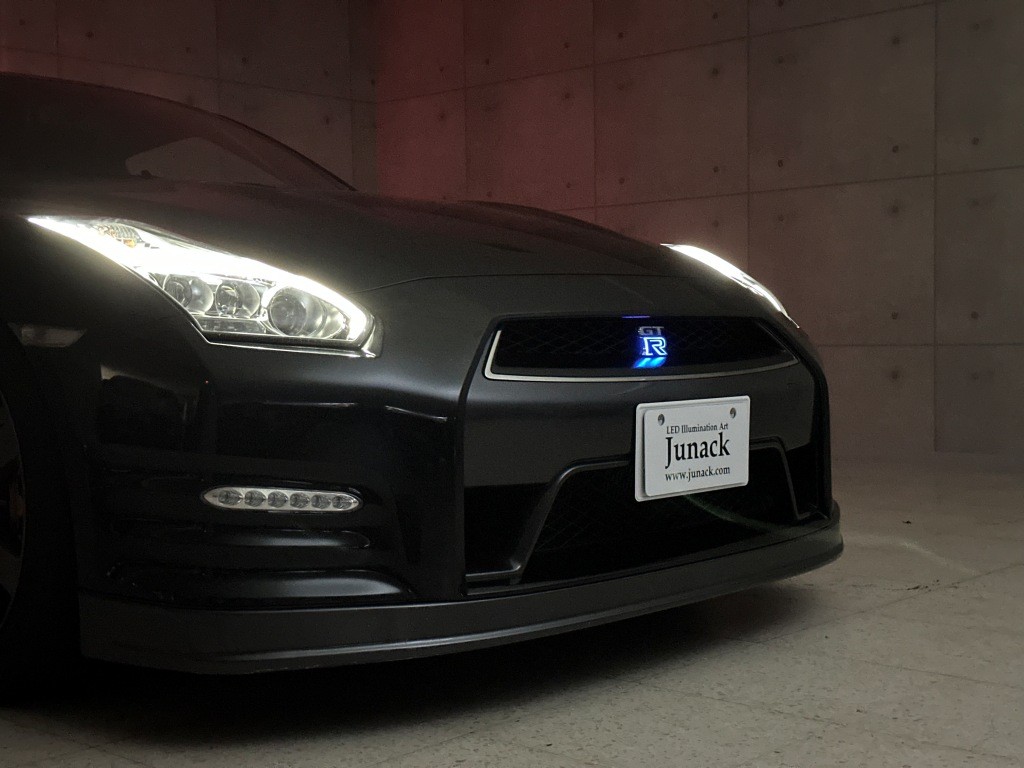

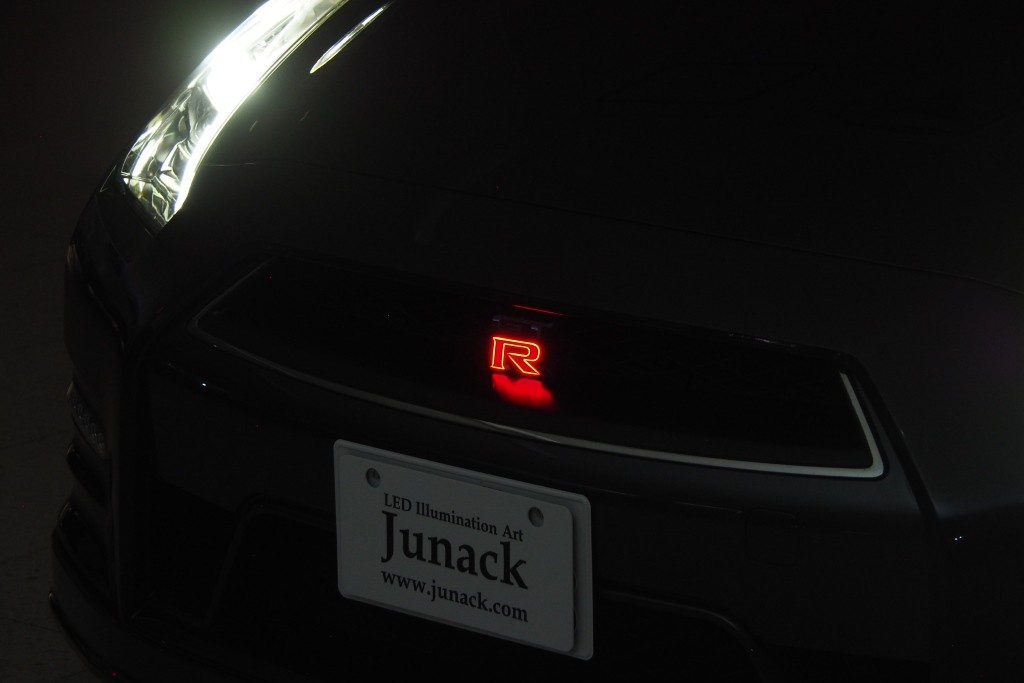

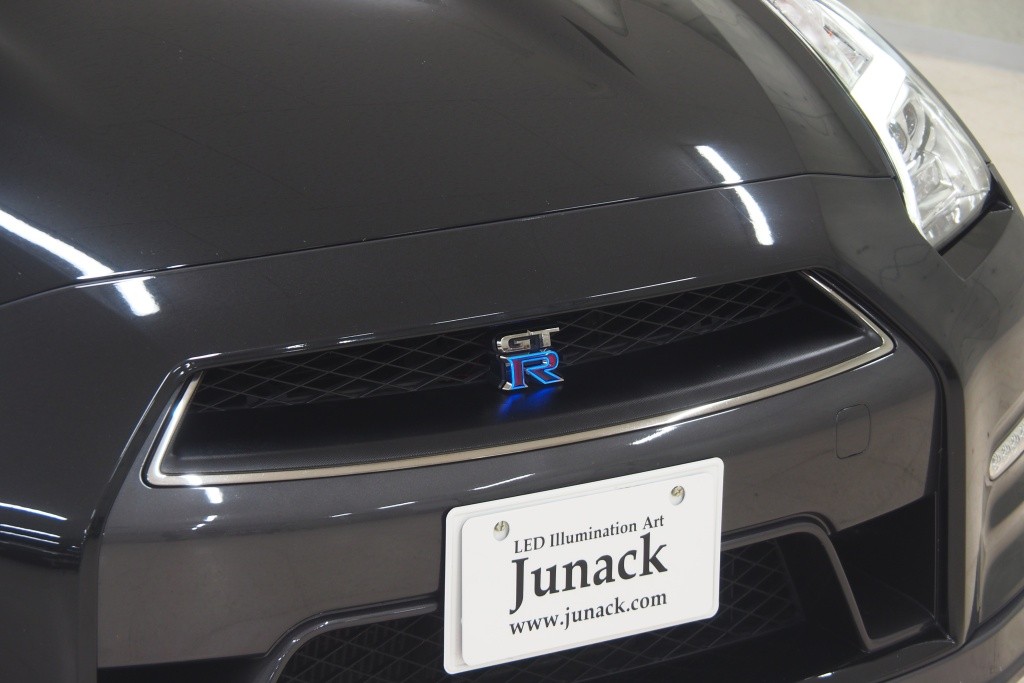

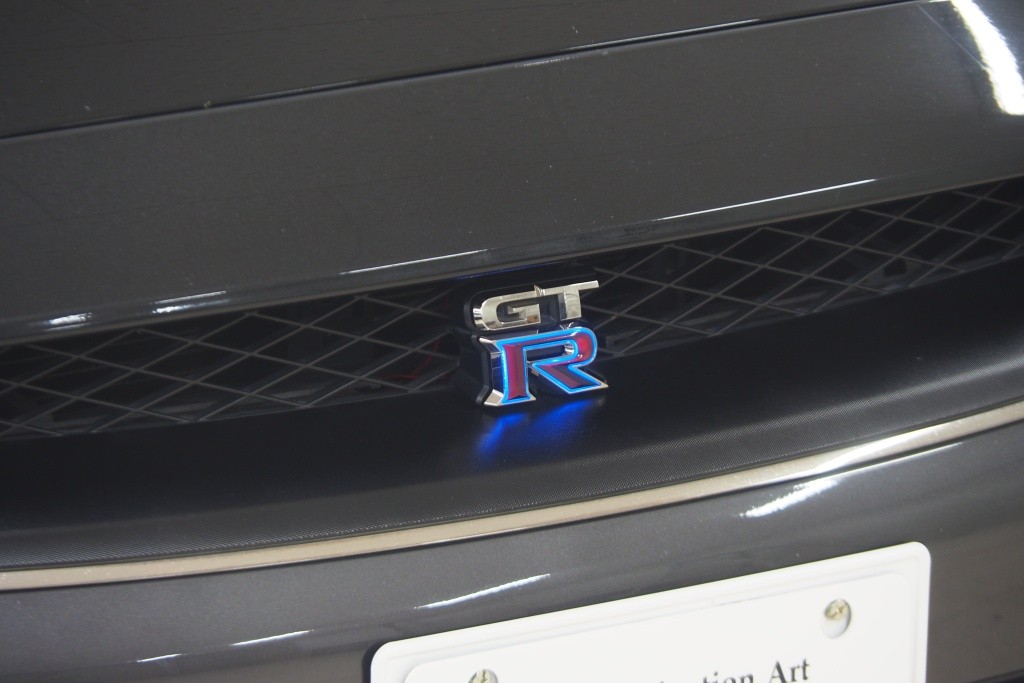

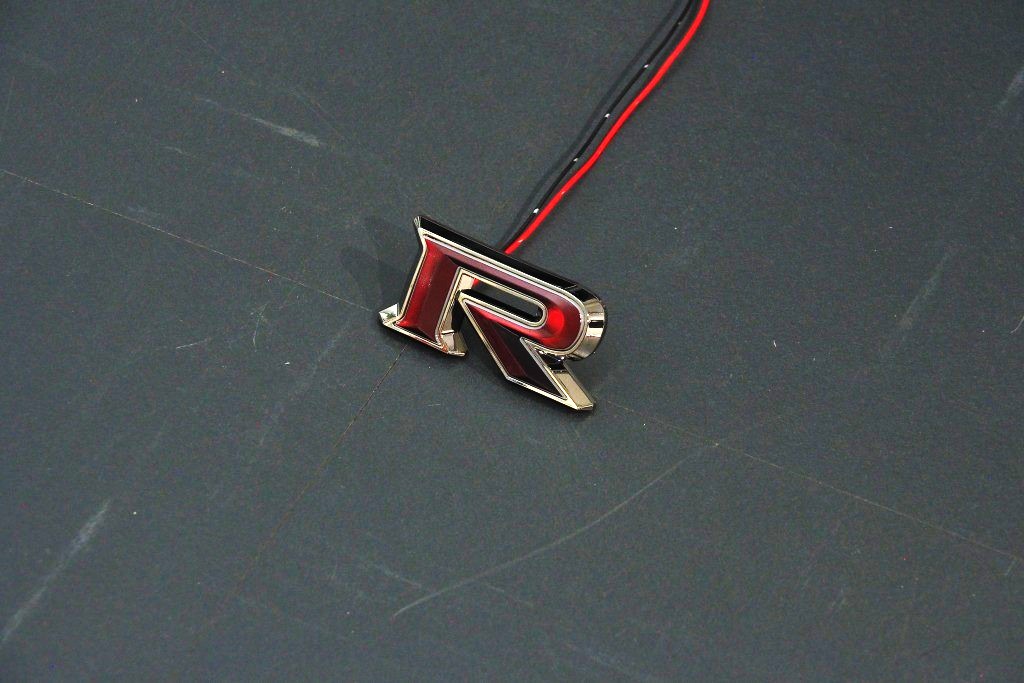

GALLERY

価格/仕様

□製品名　Product name	LEDトランスエンブレムR LED Trans Emblem R
□適合車種　Compatible vehicle models	日産GT-R　 Nissan GT-R
□適合型式	R35
□品番/発光/カラー　Part Number/Light/Color	LTE-R-FR/全面発光/レッド Full-surface illumination/RED	LTE-R-OB/輪郭発光/ブルー Contour illumination/BLUE	LTE-R-OW/輪郭発光/ホワイト Contour illumination/WHITE	LTE-R-OR/輪郭発光/レッド Contour illumination/RED
□税込み価格　Price including tax	60,500円 60,500JPY
□保証期間　Warranty period	ご購入日より1年間 1-year warranty
□推奨動作　Recommended Action	スモールランプ連動 Position light linkage
□仕様　Specifications	・ハウジング：ABSクロムメッキ・レンズ：PMMA ・両面テープ：3M　 ※本製品を装着する上で車両エンブレムベースに通線用の穴あけ加工が必要です。・定格電圧　DC13.5V ・消費電流　レッド：0.046A　ブルー/ホワイト：0.053A ・消費電力　レッド：0.552W　ブルー/ホワイト：0.636W Housing: Chrome-plated ABS Lens: PMMA Double-sided tape: 3M *Installation requires drilling a hole in the vehicle emblem base for cable routing. Rated voltage: DC 13.5V Current draw: Red: 0.046A, Blue/White: 0.053A Power consumption: Red: 0.552W, Blue/White: 0.636W
□オンラインストア　Online Store	LEDトランスエンブレムR
□共通取扱要領書
□注意事項　Note	日本国内において発光色レッドは保安基準適合外となります、くれぐれも公道での使用はお控え下さい。 In Japan, the red light color does not comply with safety standards, so please refrain from using it on public roads.
